CP-M1

オーバービュー

CP-M1は500万画素のメガピクセルCMOSカメラです。AHD, TVI, CVI, CVBSの出力に対応します。OSDコントローラーにより、 解像度切り替えをはじめとする各種設定ができます。25 x 25mm角の小設計デザインは、監視からモバイル用途まで幅広くお使い 頂ける仕様となっています。CP-M1は、M12規格のレンズであれば交換が可能です。※
※すべてのレンズが使用可能である事を保証するものではありません。

主な機能と特長

• 500万画素CMOS搭載
撮像素子にOmnivision社製500万画素（2688x1920）CMOSを採用。撮影対象の細部までを細かく描写します。5MP対応のHDDレコーダーと組み合わせて使用することにより、 高精細な映像を記録する事ができます。
※CP-M1の映像を映すためには、5MP対応のHDDレコーダー、もしくはモニターが必要です。
• 4種類の信号方式
CP-M1は、4種類の信号方式に対応しています。AHD, HD-TVI, HD-CVI、そしてCVBS（アナログ）から選択が可能です。
※映像を映すためには、これらの信号に対応したHDDレコーダー、もしくはモニターが必要です。
※AHD（アナログハイビジョン信号）は、相性問題により映像が正常に表示されない、または認識されない場合があります。

• デイ＆ナイト機能
明るい環境下ではカラーで、暗い環境下では自動でモノクロ（白黒）に切り替わって撮影します。
※CP-M1は暗視カメラではありません。環境により暗所での撮影に適さない場合があります。

• 逆光補正機能
逆光時に発生する画面上の明暗差を、最適に映るようにする機能を搭載しています。
• ノイズ軽減機能
暗所撮影時などで発生する映像ノイズを軽減する機能を搭載しています。

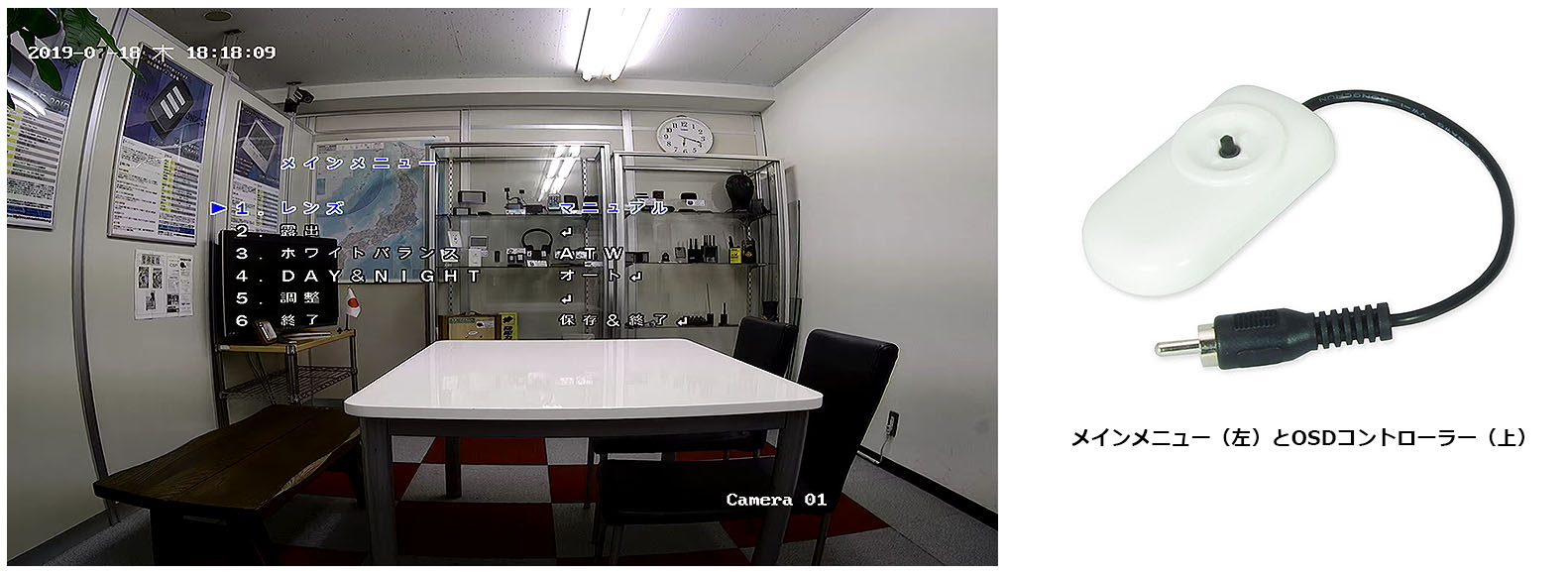

• OSDコントローラーの提供
同梱のOSDコントローラーを使って、カメラに搭載された各種機能の設定ができます。
※OSDコントローラーのレバーでは、映像出力方式（AHD,TVI,CVI,CVBS）の変更はできません。


• CP-M1接続例
CP-M1の映像を映すにはディスプレイやハードディスクレコーダー（HDDレコーダー）に接続する必要があります。





　
1. CVBS（アナログ）での使用をご希望の場合、まず最初に4MP・5MP対応のレコーダーに接続し、CVBS（アナログ）出力を選択する必要があります。 ご希望の際は、ご購入時に販売店様へご相談ください。
2. ディスプレやHDDレコーダーの購入をご検討の際は、CP-M1をご購入になられた販売店様へご相談ください。
3. ディスプレイやHDDレコーダーの操作方法については、それぞれの取扱説明書をご覧ください。これら機材のサポートについてはご購入になられた販売店様へご相談ください。
　
ページの先頭へ

各部名称


ページの先頭へ

製品仕様

製品名	CP-M1
撮像素子/有効画素数	1/2.7インチ オムニビジョン製5メガピクセルCMOS / 2688(H)x1944(v)
走査方式	プログレッシブスキャン
解像度	AHD時：4MP(1440P)または5MP(1920P)選択可、 CHD(HD-CVI)/THD(HD-TVI)時:4MP(1440P)、CVBS時：950TVライン
最低被写体照度	カラー時 0.5Lux / モノクロ時 0.1Lux
S/N比	50dB
ビデオ出力	AHD(4MP) 16:9 / CVBS 4:3
レンズ / 画角	メガピクセルレンズf3.6mmボードレンズ / 73°
ホワイトバランス	ATW / AWC-SET
シャッタースピード/td>	AUTO/FLK (NTSC: 1/30～1/50,000秒　PAL 1/25～1/50,000秒)
感度調整	AUTO(x6) / x2,x4,x6,x8,x10,x20,x25,x30
デイ&ナイト	AUTO/COLOR/BW/EXT
2D-3DNR	OFF/LOW/MIDDLE/HIGH
逆光補正	OFF/BLC
デジタルイフェクト	OFF/ミラー/V-FLIP/回転
RT/NRT	ON/OFF
D-WDR	ON/OFF
言語	JPN/ENGを含む、合計11言語から選択可
OSD	OSDコントローラーによる設定変更可
電源	DC12Vスイッチングアダプター
作動温度	-10℃～50℃
保管温度	-20℃～60℃
寸法・重量	25x25x28mm, 56g(ケーブル含む)

1. CP-M1の映像を映すには、4MPと5MPに対応したモニター、またはHDDレコーダーが必要です。
2. 使用中は放熱の為本体が熱くなりますが、製品の異常ではありません。電源を入れたまま、長時間製品を
   体に密着させるような使用は絶対におやめください。
3. CP-M1はレンズ交換可能ですが、すべてのレンズが使用可能であることを保証するものではありません。
4. CP-M1の映像ケーブルは着脱式です。非常に繊細にできていますので、取り扱いには十分ご注意下さい。
   断線・切断した場合は、すべて有償修理となります。
ご注意!
• 映像機器は駆動中に熱を発します。電源を入れたまま長時間体に密着する様な使用はお止めください。
• 本製品を何かで包んだり密封した状態での使用はお止めください。何かに装着して使用する場合は放熱を十分に行ってください。
ページの先頭へ

同梱品

CP-M1本体、カメラ用ブラケット、BNCP-RCAJ変換コネクター、OSDコントローラー、DC12Vスイッチングアダプター
取扱説明書兼保証書
ページの先頭へ

注意事項

※本製品の保証期間はお買い上げ日より6ヶ月となります。
※ご使用の際は、付属の取扱説明書をよくお読みになり、十分理解された上でご使用ください。
※製品の仕様及びデザインは改良のため予告なく変更される場合があります。予めご了承下さい。






※本サイトに掲載される全ての内容（テキスト、写真、イラストなど）の著作権は、その著作および制作者にあり、法律で保護されています。二次使用等の行為は、禁止いたします。
